Essais

Seul le professeur peut raccorder la carte Arduino au port USB de votre ordinateur.

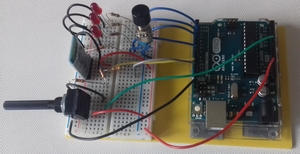

Lorsque la carte est raccordée au poste informatique, il est interdit de modifier le montage sur plaque d'essai (breadboard).

1- Ouvrir le logiciel IDE Arduino  (présents sur le bureau de l'ordinateur) et configurer le logiciel pour la carte Arduino UNO : Outils > Type de cartes > Arduino/Genuino Uno.

2- Coller le code Arduino dans l'IDE Arduino .

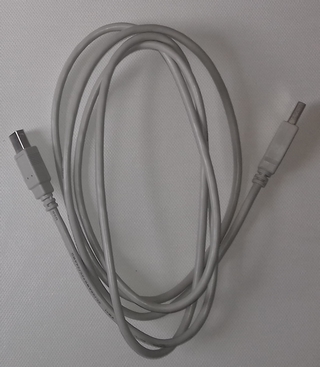

3- Après que le professeur ait raccordé votre carte Arduino UNO à votre ordinateur avec le câble USB, sélectionner le port de communication ou se trouve la carte (dans l'IDE Arduino  > Outils > Port > "COMx(Arduino/Genuino Uno)"), puis téléverser le programme dans le microcontrôleur.

4- Sur le téléphone portable :

- activer le Bluetooth,

- associer le module bluetooth HC-05,

- cocher l'autorisation d'installer des applications de sources inconnues (réglages>Sécurité)

- télécharger le fichier de l'application en scannant le QRcode généré depuis MIT App Inventor  : barre de menu>Construire>App(donnez le code QR pour fichier .apk),

- Installer l'application qui vient d'être téléchargée dans le smartphone.

- Pour garder une protection optimale du Smartphone, décocher l'autorisation d'installer des applications de sources inconnues (réglages>Sécurité),

- Lancer l'application qui vient d'être installée.

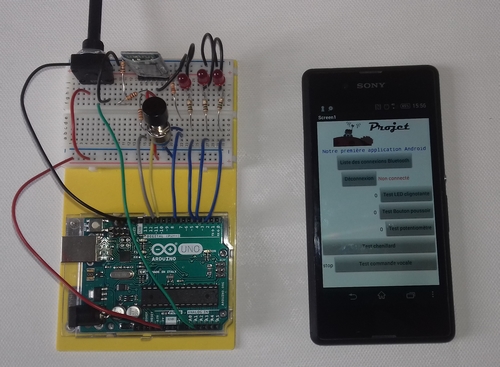

5- Essayer votre IHM en pilotant la carte Arduino. Le fonctionnement correspond-il à ce qui est attendu ? Expliquer les éventuels écarts. (noter dans le document "Notes activité 4-3").

6- Faire une démonstration au Professeur (lui demander de prendre des photos ou vidéos) puis rendre la cordon USB au Professeur.

1- Noter dans les notes de la tâche traitée le travail réalisé aujourd'hui.

2- Faire évoluer le % d'avancement de cette tâche à 100% (tâche terminée).

3- Mettre à jour les dates de début et fin de cette tâche.

Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 2.
