Modélisation numérique de la maison des Dupont

(www.typofixo.be)

 Les plans en 2D de la maison imaginée pour la famille Dupont viennent d'être terminés par le service "Architecture" de votre cabinet d'architecte.

(www.plan-de-maison.eu)

Pour présenter ces plans au chef de projet (le professeur) lors de la prochaine revue de projet, votre îlot, le service "High Tech"  du cabinet d'architecte, doit maintenant modéliser en 3D la maison à partir de ces plans.

En îlot

Le travail ci-dessous doit être réalisé sur les deux ordinateurs de l'îlot.

1- Visionner la vidéo donnée en ressource plus bas  pour voir la marche à suivre pour le début de la modélisation en 3D de la maison.

2- Lancer sur les deux ordinateurs de l'îlot le logiciel SweetHome 3D.

3- A partir du plan de la maison imaginé pour la famille Dupont donné en ressources en bas de page , modéliser la maison en 3D avec le logiciel SweetHome 3D (sols, murs extérieurs, cloisons, portes, fenêtres, baies vitrées...) avec les contraintes suivantes :

- fenêtres et baies vitrées réalisées avec les composants ci-contres,

- ne pas modifier les couleurs (murs, cloisons, sols...),

- les dimensions peuvent être modifiées (largeur, hauteur, élévation...).

4- Ajouter un seul mobilier dans chacune des pièces (mobilier représentatif de la pièce pour une identification rapide sans surcharger le modèle 3D de la maison).

5- Enregistrer votre modélisation SweetHome 3D dans U:perso sous le nom "activite11".

6- Insérer dans votre document élève 3 images (voir liste ci-dessous) d'une des deux modélisation 3D de la maison réalisées sur les deux ordinateurs de l'îlot (au choix)  (utiliser l'outils photo de sweethome 3D et/ou ).

Liste des images à insérer :

- vue en 2D depuis Sweet Home 3D (impression écran>clic droit dans PhotoFiltre>coller en tant qu'image>sélectionner uniquement la vue 2D>clic droit>recadrer>enregistrer en JPEG dans U:perso>insérer l'image dans votre document de travail),

- vue en 3D depuis Sweet Home 3D (impression écran>clic droit dans PhotoFiltre>coller en tant qu'image>sélectionner uniquement la vue 3D>clic droit>recadrer>enregistrer en JPEG dans U:perso>insérer l'image dans votre document de travail),

- vue réaliste réalisée avec l'outil photo de Sweet Home 3D.

Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 4.

Ressources

Marche à suivre :

Au collège, visionner la vidéo depuis T/travail/TechnologiePC/4eme/Activité 1-1/demosweethome1.mp4
Montage vidéo (Musique :  Dexter Britain - The Time To Run - CC BY-NC-SA 3.0)

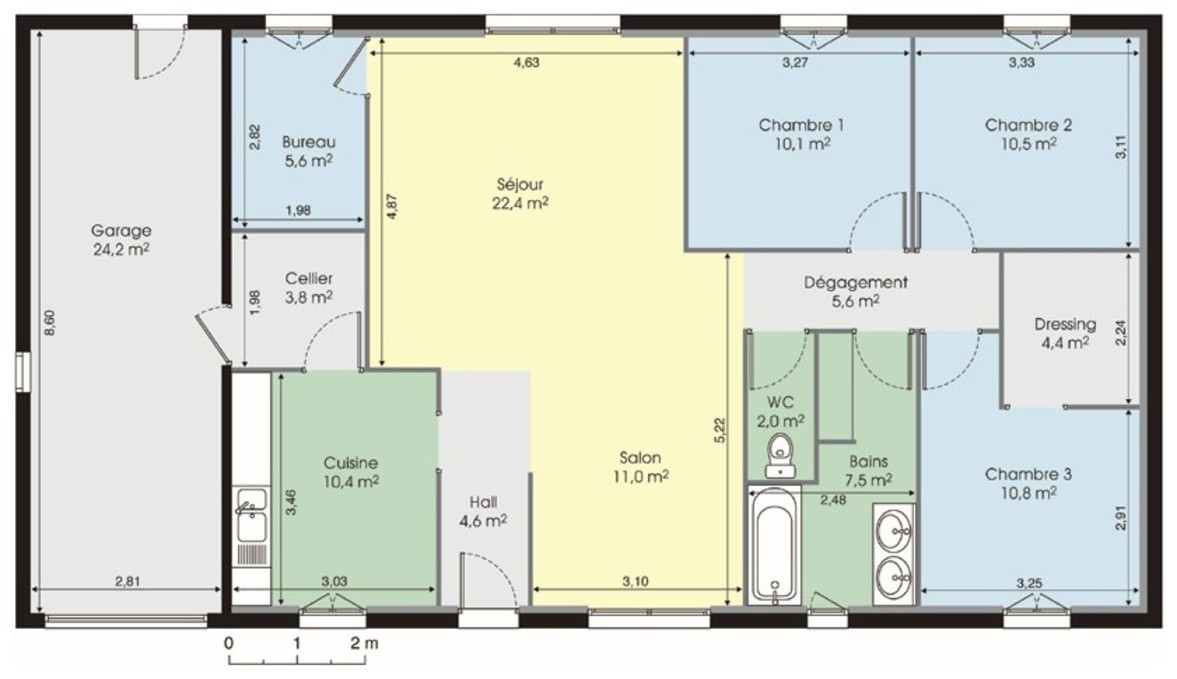

Plan de la maison de la famille Dupont : (chemin : T/travail/TechnologiePC/4eme/Activité 1-1/planmaison.jpg)

- Longueur intérieure totale de la maison 16,2 m.

- Epaisseur des murs extérieurs 20 cm.

- Epaisseur des cloisons intérieures 7,5 cm.
