Etape 7 - Modélisation 3D des gouvernails

Questions

Le travail ci-dessous doit être réalisé sur les DEUX ordinateurs de l'îlot.

Chaque ordinateur s'occupe d'un des deux croquis choisis à l'étape précédente.

1- Lancer le logiciel en ligne  https://www.blockscad3d.com.

2- Charger le fichier gouvernail.xml situé dans T/travail/Technologie PC/5ème/Activité 4-2 (barre de menu > Projet > Sauver en fichier xml).

3- Renommer ce fichier "gouvernail5XilotYD" pour l'ordinateur de droite et "gouvernail5XilotYG" pour l'ordinateur de gauche (avec X le numéro de la classe et Y le numéro de l'îlot).

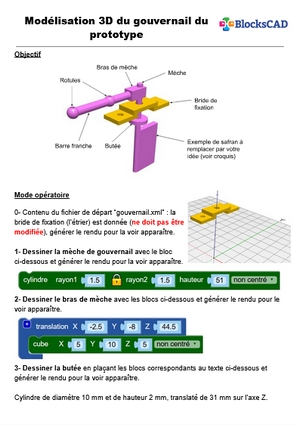

4- A partir de la fiche méthode ci-dessous, réaliser la modélisation 3D du gouvernail correspondants au croquis de votre ordinateur.

Quand il y a deux élèves sur un ordinateurs, il faut, à chaque numéro de la fiche ci-dessous, alterner l'élève qui manipule le logiciel.


5- Faire valider votre modélisation 3D par le professeur.

6- Générer le fichier STL.

Bonus rapidité

Le Rapporteur de votre îlot doit cocher au tableau que vous avez terminé l'étape 7.
