"Expérimenter" pour comprendre les différentes vues sur les dessins techniques
En îlot

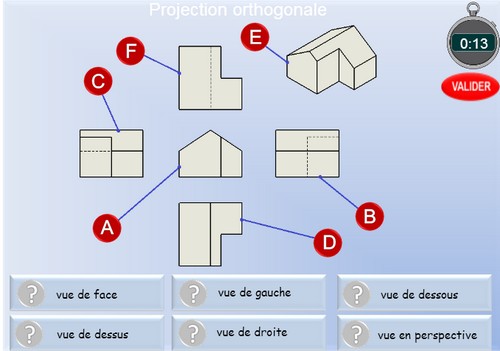

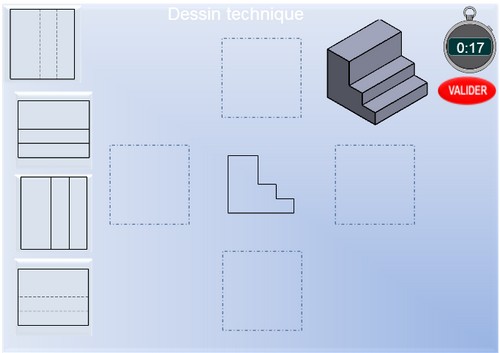

1- Réaliser les exercices des deux animations données en ressources ci-dessous . 2- Nommer et compléter les différentes vues du dragster à ressort (après avoir indiqué le nom de chaque vue, observer le dragster à ressort présent sur l'établi de votre îlot et déplacer les photos à la bonne position). |
||

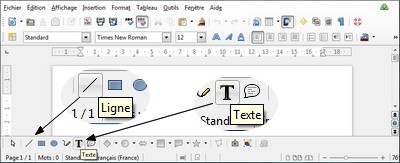

3- Compléter le cartouche du dessin technique de la page 2/4 en donnant le titre du document, c'est à dire le(s) type(s) de dessin(s) représenté(s) (Perspective, Vue éclatée, Dessin d'ensemble et/ou dessin de définition). (utiliser l'outil Texte de la barre de dessin de LibreOffice Writer pour écrire directement sur le dessin technique) |
||
4- Identifier sur le dessin technique de la page 2/4 une arête visible et une arête cachée (utiliser le zoom pour plus de détails et les outils de la barre de dessin de LibreOffice Writer pour flécher et nommer directement sur le dessin technique). |
