Etape 6 - Programmation d'une sortie logique

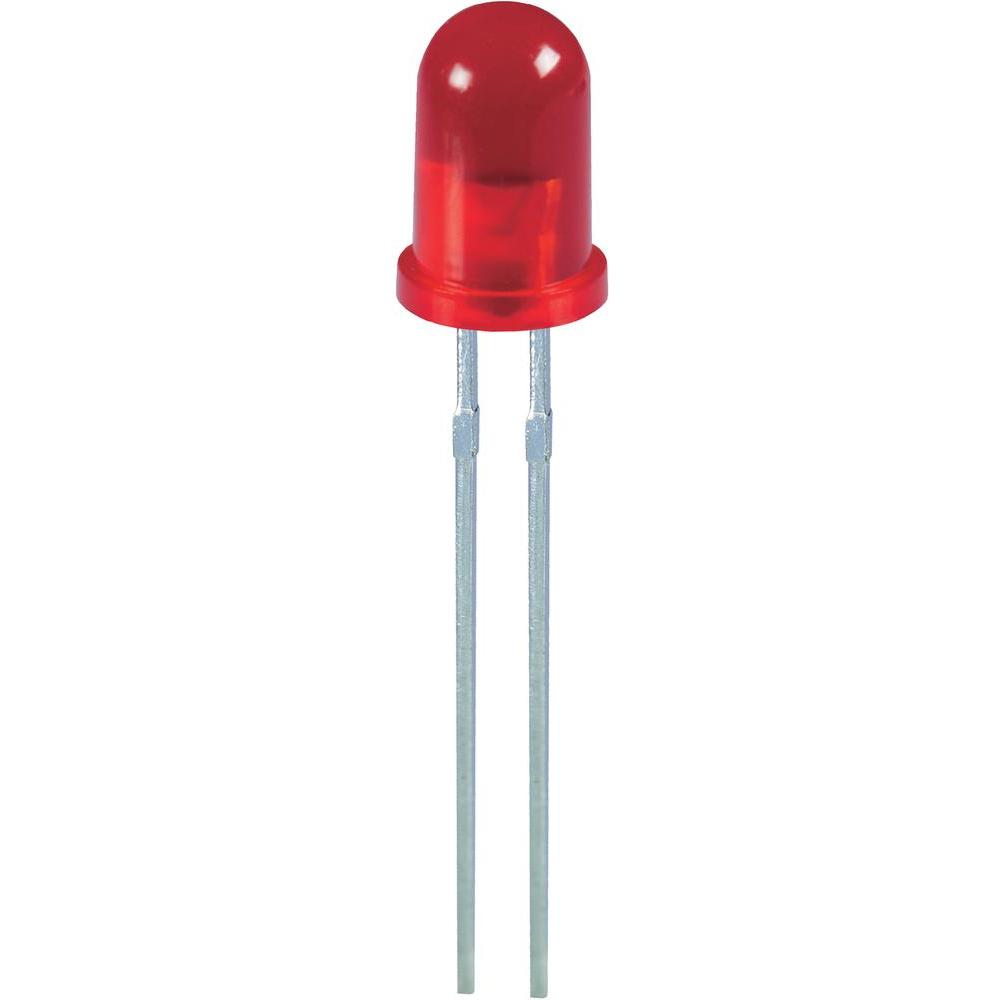

Vous allez programmer une sortie numérique de la carte Arduino UNO afin de faire clignoter une LED.

En îlot

1- Compléter l'algorithme ci-dessous (à copier/coller dans votre document élève "Activité 12) à partir du fonctionnement décrit par le chronogramme ci-après :

Répéter indéfiniment

Mettre la broche numérique PIN … à l’état logique …

Faire une temporisation d’une durée de …..

Mettre la broche numérique PIN … à l’état logique …

Faire une temporisation d’une durée de ...

Fin répéter indéfiniment

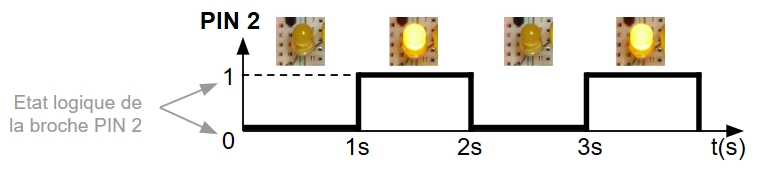

Chronogramme :

Clignotement de la led, raccordée sur la broche numérique n°2 (PIN 2).

Une temporisation correspond à une attente du programme pendant laquelle aucune nouvelle action n'est réalisée (les actions en cours sont simplement maintenues).

Les états (ou niveaux) logiques sont les deux uniques valeurs que peut prendre un signal logique :

- niveau Haut = 1 = Vrai = Présent = etc

- niveau Bas  = 0 = Faux = Absent = etc

Le travail ci-dessous doit être réalisé simultanément sur les deux ordinateurs de l'îlot.

2- Ouvrir le service en ligne TINKERCAD (coin élève du site technopc) et accéder à votre compte d'îlot (bouton en haut à droite "Sign In") avec les identifiants et mots de passe de votre îlot (à demander au professeur).

3- Sélectionner le simulateur de circuits électroniques avec le bouton .

4- Créer une nouvelle simulation avec le bouton .

5- Modifier le nom de la simulation (clic sur le nom donné par défaut en haut à gauche de la fenêtre qui s'est ouverte) en "Activité 1-2 Etape 6".

6- Construire la simulation suivante (choisir les composants dans la bibliothèque de composants et les placer sur la feuille centrale) :

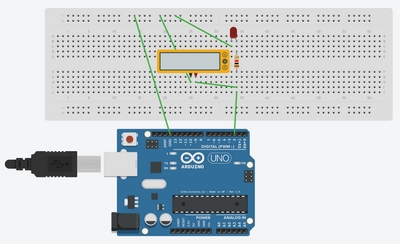

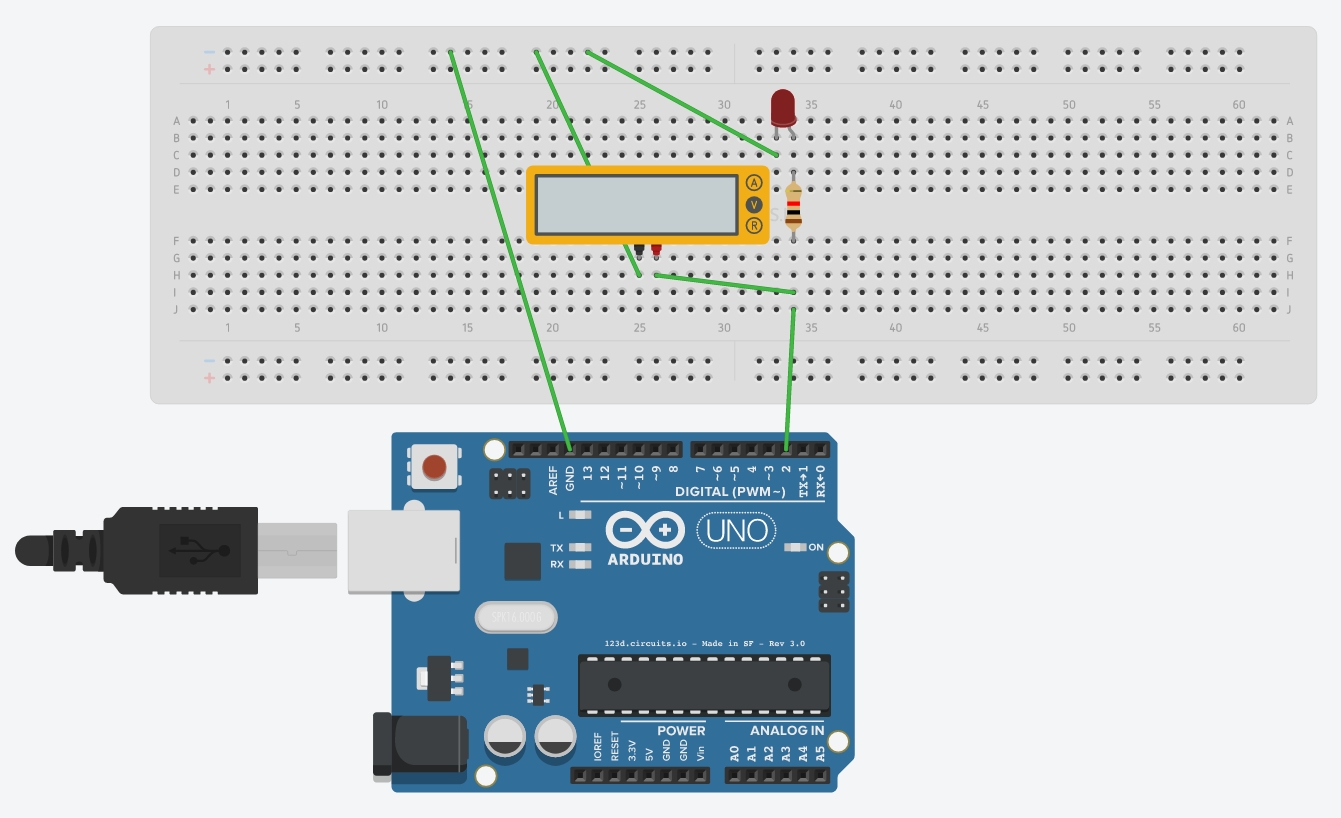

Montage

Paramétrages :

- la résistance doit être paramétrée avec la valeur 150 Ω.

7- A partir de la bibliothèque de Tinkercad, construire le programme en langage bloc de l'algorithme complété à la question 1 (conseil : choisir d'afficher Blocs + Texte afin de voir à quoi ressemble le code Arduino (programme écrit en langage C)).

Description de l'interface de programmation

 Remarques :

- il est inutile de placer la boucle "Répéter indéfiniment" (loop()), car le logiciel Tinkercad la génère automatiquement,

- la partie initialisation (setup()) des entrées-sorties est également générée automatiquement par le logiciel Tinkercad en fonction de ce qui est contenu dans la boucle infinie(loop).

Cliquer sur cette image pour voir...


8- Tester le programme en simulation. Observer le fonctionnement et comparer avec ce qui était attendu. Si nécessaire, modifier le programme et effectuer de nouveaux essais en simulation jusqu'à obtenir un fonctionnement correct.

9- Faire valider le bon fonctionnement par le Professeur.

10- Insérer un image du programme Bloc dans votre document élève "Activité 1-2" (méthode rapide : Impression écran>ctrl+V dans votre document élève>double clic sur l'image pour la recadrer (rogner)).

11- Télécharger le code Arduino dans U:(perso).

Au collège :

- Si vous utilisez le navigateur Chrome, le fichier est téléchargé dans le dossier Téléchargement situé dans U:(perso).

- Si vous utilisez Firefox, le fichier est directement téléchargé dans U:(perso).


12- A partir des valeurs affichées sur le voltmètre de la simulation, donner les valeurs de tensions pour les deux niveaux (Haut et Bas) que peut prendre une sortie logique de la carte Arduino UNO (noter votre réponse dans le document élève "activité 1-2").

Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 6.
