T5 Prototypage rapide de la partie coulissante du portail
 |
Consulter le planning pour savoir qui doit réaliser cette tâche. |  |
En îlot : groupe entier
Regrouper tous les membres de l'îlot.
|
1- En suivant la procédure donnée plus bas |
|
|
2- Compléter le planning du document élève en inscrivant "xxxx" dans le rectangle de cette tâche pour signaler qu'elle est terminée. |
 |
, réaliser le prototypage rapide de la partie coulissante du portail.  |
Bonus rapidité Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 7. |
Procédure
| Procédure | Modes opératoires et protocoles | ||
|
|
Mode opératoire pour Sketchup 3D 1- Ouvrir le fichier Sketchup "portail3D_4emeXilotY" contenant la modélisation 3D du portail qui a été réalisé lors de la tâche T3. 2- Exporter ce dessin au format STL (dans U:perso). |
||
|
|
Modes opératoires pour les imprimantes 3D... |
||
|

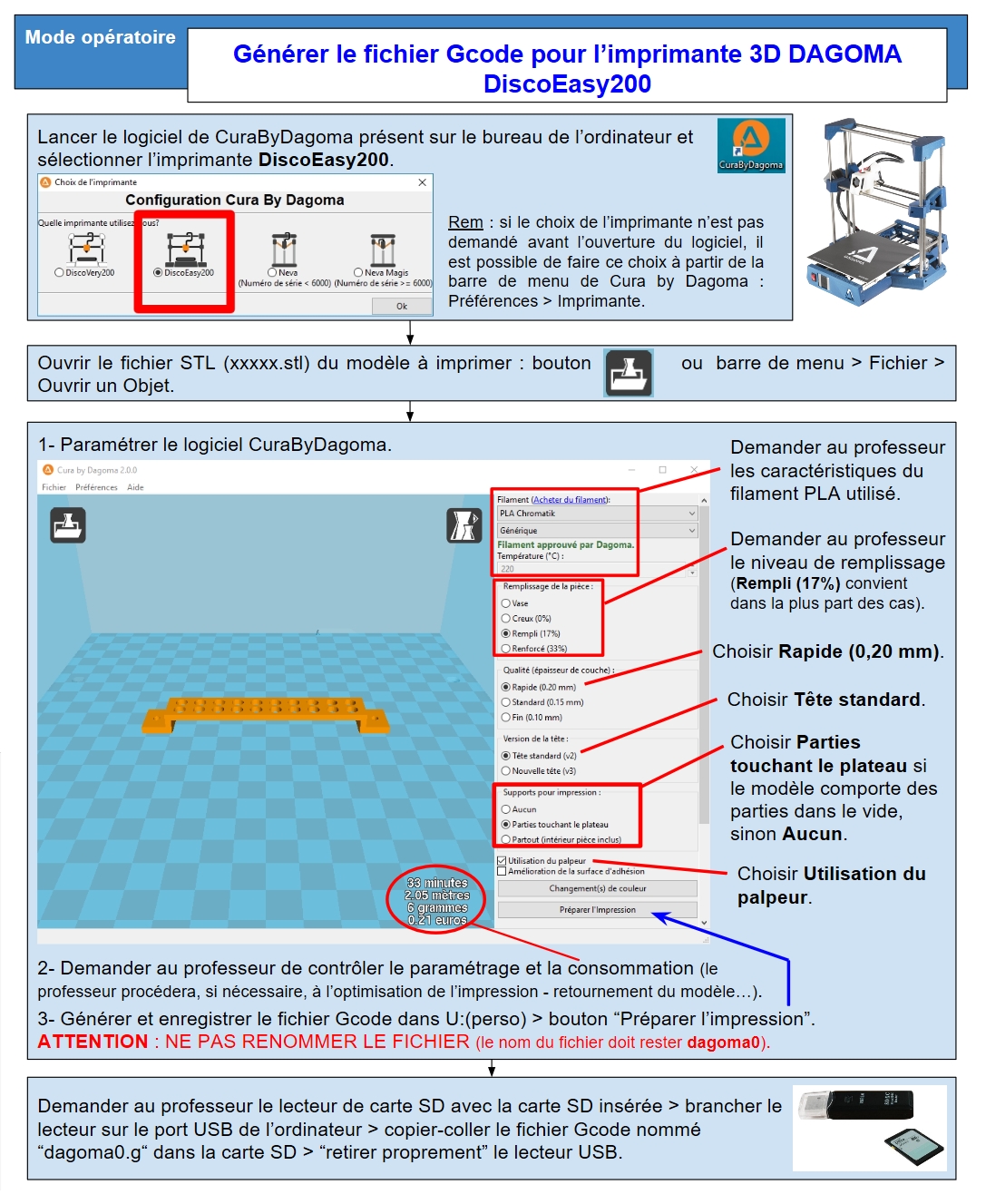

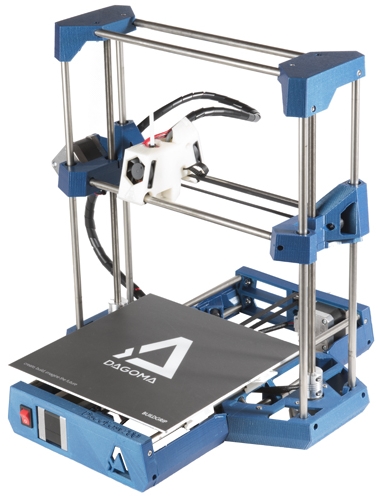

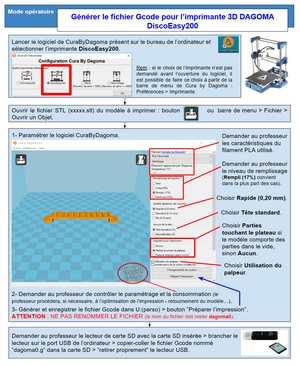

...DagomaEasy200
|
...Up mini
Copier-coller le fichier STL dans la clé USB mise à disposition par le professeur et suivre sur le protocole suivant.  |
||
|
|
Protocoles pour les imprimantes 3D... | ||
|

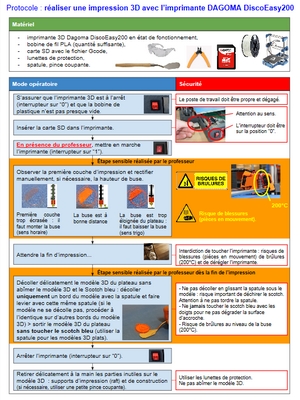

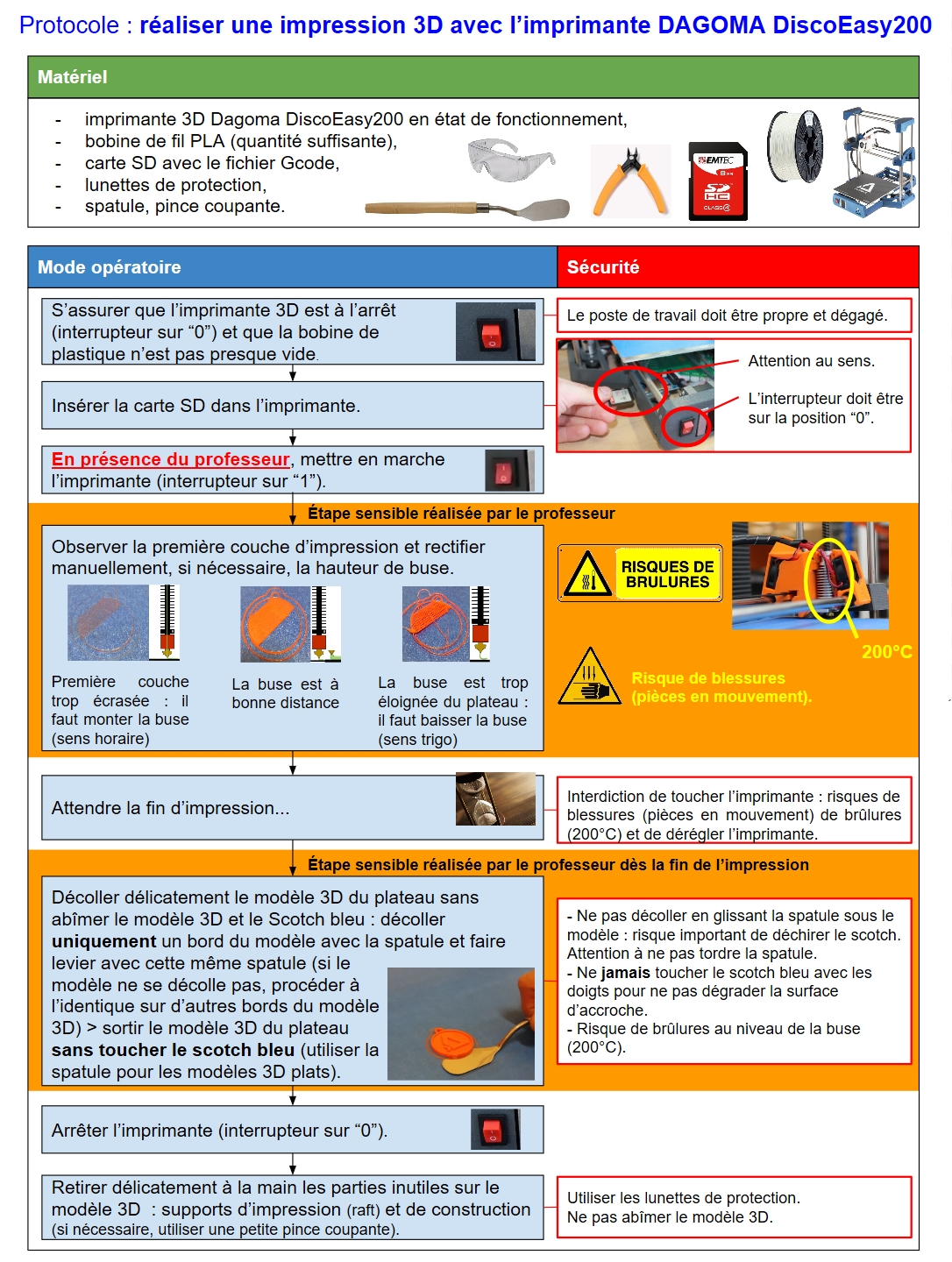

...DagomaEasy200
|
|||
