Tâche n°2 : découpe du brut

Conformément au planning, cette tâche doit être réalisée par l'élève n°1. Les autres élèves de l'îlot doivent observer, conseiller et veiller à la sécurité de l'élève qui réalise la tâche.

En îlot

Si nécessaire, les vidéos et protocoles vus dans le travail préparatoire sont disponibles en bas de page .

1- Demander au professeur la plaque de PVC de votre îlot.

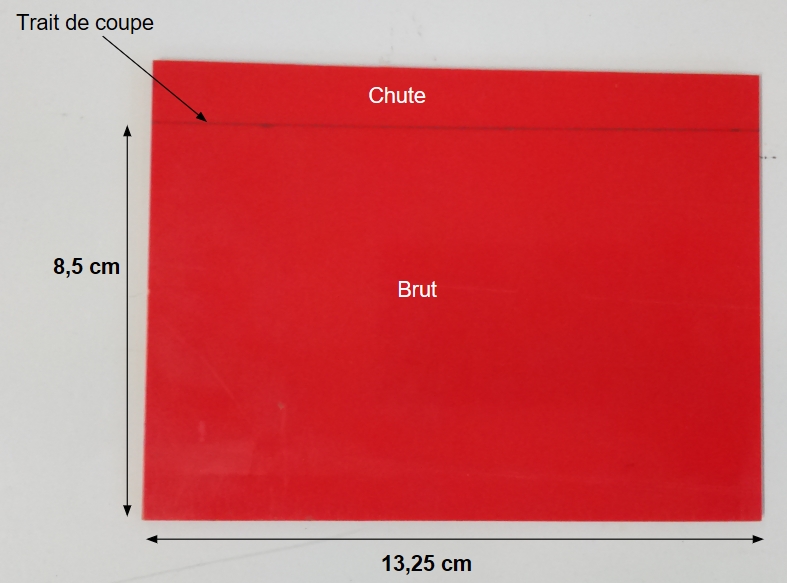

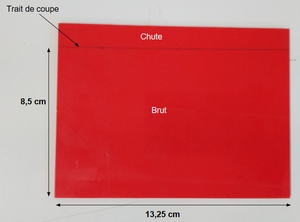

2- Tracer les dimensions du brut sur la plaque PVC donnée par le professeur (voir image ci-dessous).

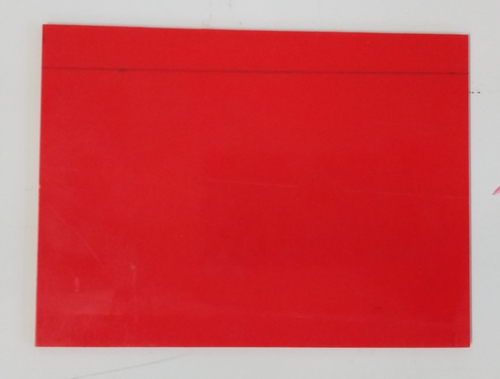

Le trait de coupe doit être totalement traversant (les parties du trait en bordure de plaque seront utiles pour positionner correctement la plaque dans la cisaille guillotine et la totalité du trait permettra de contrôler le bon alignement avec la lame mobile supérieure)

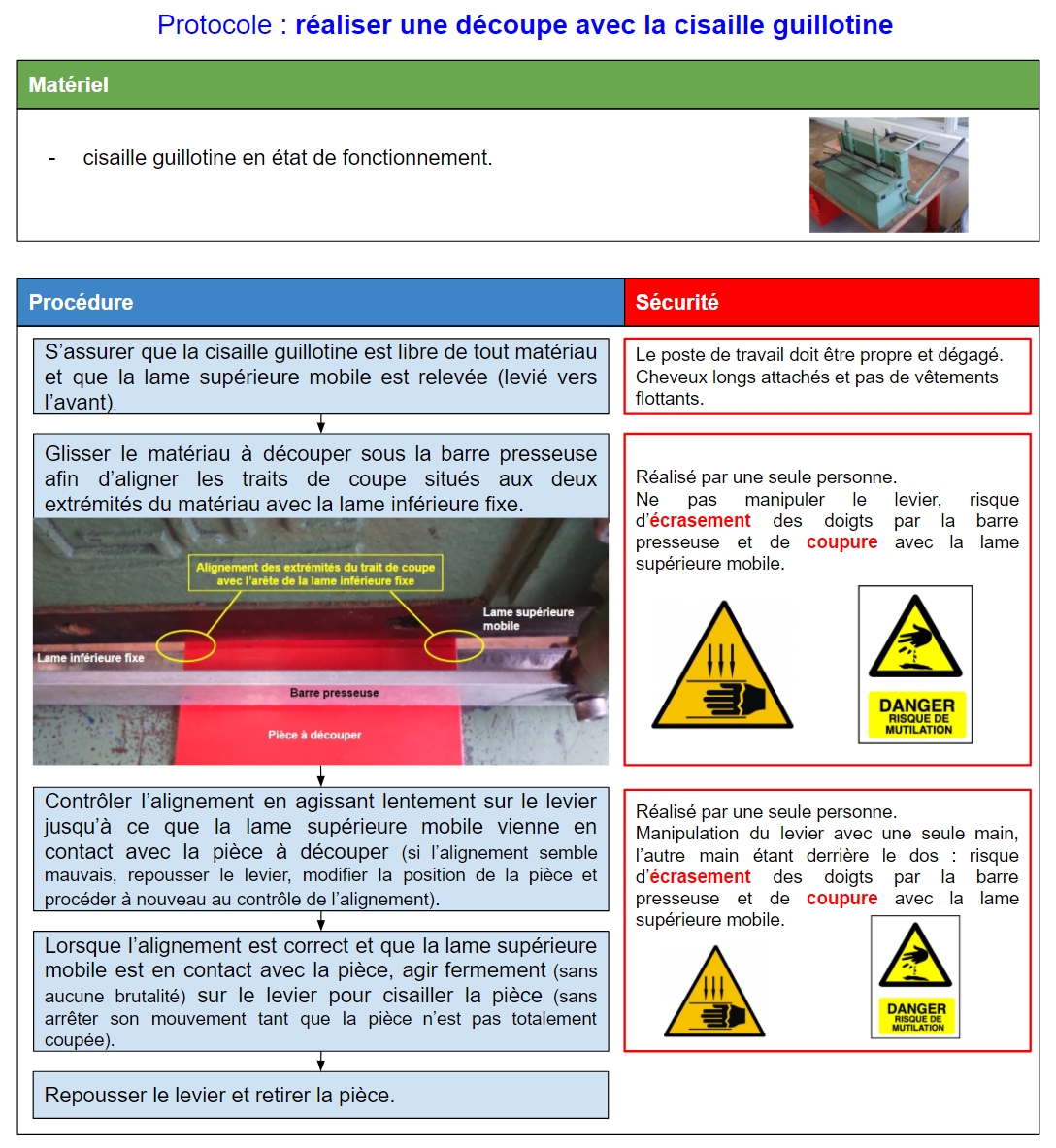

3- Demander au professeur l'autorisation de réaliser la découpe de votre plaque avec la cisaille guillotine du Fablab de technologie. Vous devez respecter le protocole lu précédemment qui est également disponible au niveau de la cisaille guillotine.



Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 2.

Ressources

Au collège, visionner la vidéo depuis T/travail/TechnologiePC/6eme/Activité 4-3/trace.mp4

Au collège, visionner la vidéo depuis T/travail/TechnologiePC/6eme/Activité 4-3/cisailleguillotine.mp4
