Modélisation numérique de la maison des Dupont

(www.typofixo.be)

 Le chef de projet (professeur) a chargé le service "Architecture" de votre cabinet d'architecte de la partie réalisation des plans 2D de la maison et le service "High Tech" (votre îlot) de la partie solution domotique.

Le service "Architecture" vient de terminer les plans de la maison imaginée pour la famille Dupont.

Votre îlot, le service "High Tech"  du cabinet, doit maintenant proposer une solution domotique à partir de ces plans.

Lors d'une prochaine revue de projet, les plans du service "Architecture" et votre solution domotique seront proposés au chef de projet pour validation. Afin de présenter votre solution domotique avec le plus de réalisme possible, une simulation 3D sera utilisée.

La première étape de ce travail consiste à modéliser en 3D les plans de la maison.

En îlot

1- Visionner la vidéo donnée en ressource plus bas  pour avoir une idée de la marche à suivre.

2- Afin d'augmenter la bibliothèque de mobilier du logiciel SweetHome 3D, lancer sur les deux ordinateurs de l'îlot le logiciel SweetHome 3D à partir du fichier présent dans T/travail/technologiePC/4eme/activité 1-1.

3- A partir du plan de la maison imaginé pour la famille Dupont donné en ressources plus bas , modéliser la maison en 3D avec le logiciel SweetHome 3D (sols, murs extérieurs, cloisons, portes, fenêtres, baies vitrées...) avec les contraintes suivantes :

Attention, cette question doit être réalisée sur les deux ordinateurs de l'îlot

- fenêtres et baies vitrées réalisées avec les composants ci-contres,

- ne pas modifier les couleurs (murs, cloisons, sols...),

- les dimensions peuvent être modifiées (largeur, hauteur, élévation...).

4- Ajouter le mobilier obligatoire listé ci-dessous (pour ne pas surcharger le modèle aucun autre mobilier ne doit être ajouté) :

Attention, cette question doit être réalisée sur les deux ordinateurs de l'îlot

- un fer à repasser (),

- un dispositif d'éclairage par pièce (),

- un radiateur par pièce hors garage, cellier, hall, dégagement, dressing et WC (),

- une plaque vitrocéramique (),

- une bouilloire (),

- un Meuble TV ().

- les dimensions peuvent être modifiées (largeur, hauteur, élévation...).

- ne pas modifier les couleurs.

5- Enregistrer votre modélisation SweetHome 3D dans U:perso.

6- Intégrer une ou plusieurs images (plusieurs angles de prise de vue possibles) d'une des deux modélisation 3D de la maison (au choix) dans votre document élève (utiliser l'outils photo de sweethome 3D et/ou impression écran>clic droit dans PhotoFiltre>coller en tant qu'image>sélectionner uniquement la maison>clic droit>recadrer>enregistrer en JPEG dans U:perso>insérer l'image dans votre document de travail).

Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 4.

Ressources

Marche à suivre :

Au collège, visionner la vidéo depuis T/travail/TechnologiePC/4eme/Activité 1-1/demosweethome1.mp4
Montage vidéo (Musique :  Dexter Britain - The Time To Run - CC BY-NC-SA 3.0)

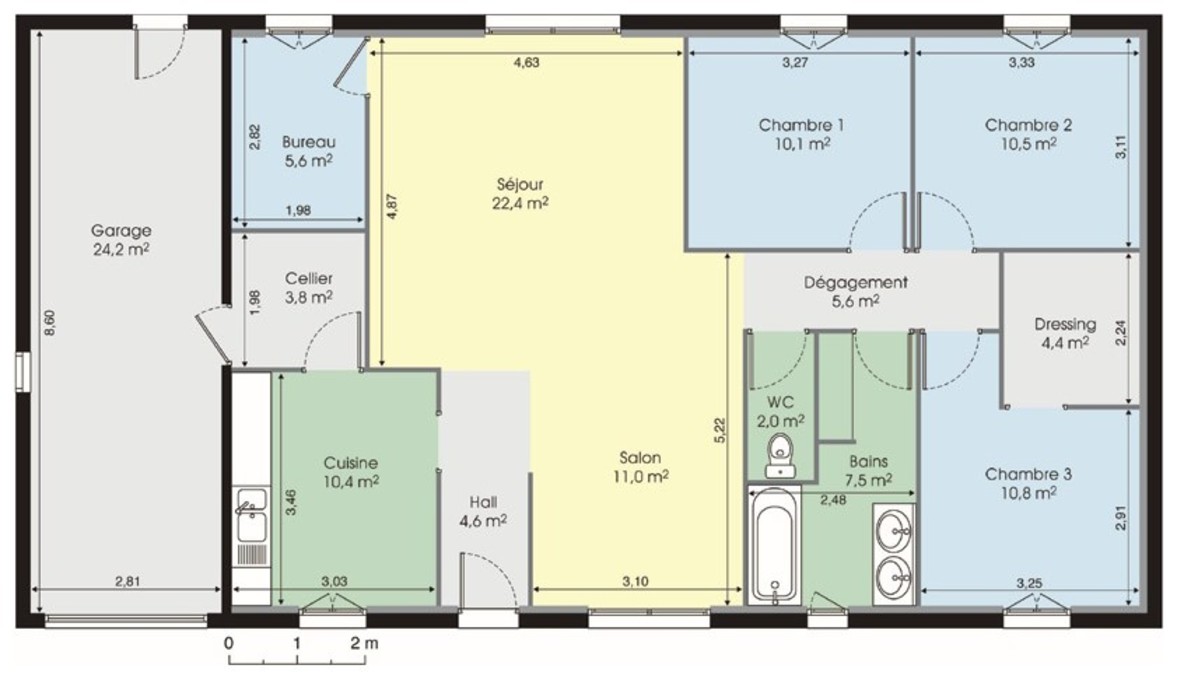

Plan de la maison de la famille Dupont : (chemin : T/travail/TechnologiePC/4eme/Activité 1-1/planmaison.jpg)

- Longueur intérieure totale de la maison 16,2 m.

- Epaisseur des murs extérieurs 20 cm.

- Epaisseur des cloisons intérieures 7,5 cm.

Source : www.plan-de-maison.eu
