Etape 7 - Essais sur prototype





En îlot

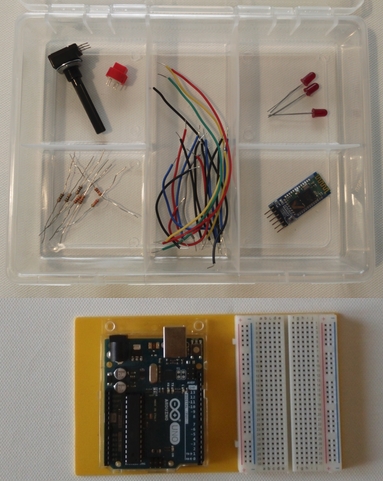

Après avoir lu les consignes de sécurité ci-dessous et à partir du matériel mis à votre disposition, réaliser le travail des essais 1 et 2.

Remarque : des ressources sont données en bas de page  pour reconnaître certains composants.

Sous la responsabilité de l'élève gestionnaire :

- seul le professeur peut raccorder la carte Arduino UNO au port USB de votre ordinateur,

- lorsque la carte est raccordée au poste informatique, il est interdit de modifier le montage

réalisé sur la plaque d'essai (breadboard).

- la carte Arduino UNO ne possède pas de boîtier de protection :

- elle doit être manipulée avec soin et de façon raisonnée,

- demander au professeur de vous faire faire une petite manipulation permettant de décharger l'éventuelle électricité statique de votre corps afin de protéger certains composants électroniques de la carte.

Essai 1 : sortie logique

1- Réaliser le montage ci-contre (pour protéger la carte Arduino de mauvais raccordements qui pourraient la détériorer, il est interdit d'effectuer tout raccordement lorsqu'elle est alimentée, c'est à dire raccordée à l'ordinateur par câble USB ou alimentée par pile 9v).

2- Faire valider par le professeur.

3- Lancer le logiciel IDE Arduino  (présents sur le bureau de l'ordinateur).

4- Ouvrir (Fichier>ouvrir) le code Arduino téléchargé dans U:(perso) lors de l'étape 5 (accepter tout ce que vous demande l'IDE Arduino ).

5- Vérifier que la configuration de la carte est bien Arduino/Genuino Uno : Outils > Type de cartes > Arduino/Genuino Uno.

6- Après que le professeur ait raccordé la carte Arduino UNO à votre ordinateur avec le câble USB, sélectionner le port de communication où se trouve la carte (dans l'IDE Arduino  > Outils > Port > "COMx(Arduino/Genuino Uno)"), puis compiler et téléverser  le programme dans le microcontrôleur, et enfin, essayer en réel le fonctionnement du montage.

7- Faire une démonstration au Professeur puis rendre la cordon USB au Professeur pour avoir l'autorisation de passer à l'essai suivant.

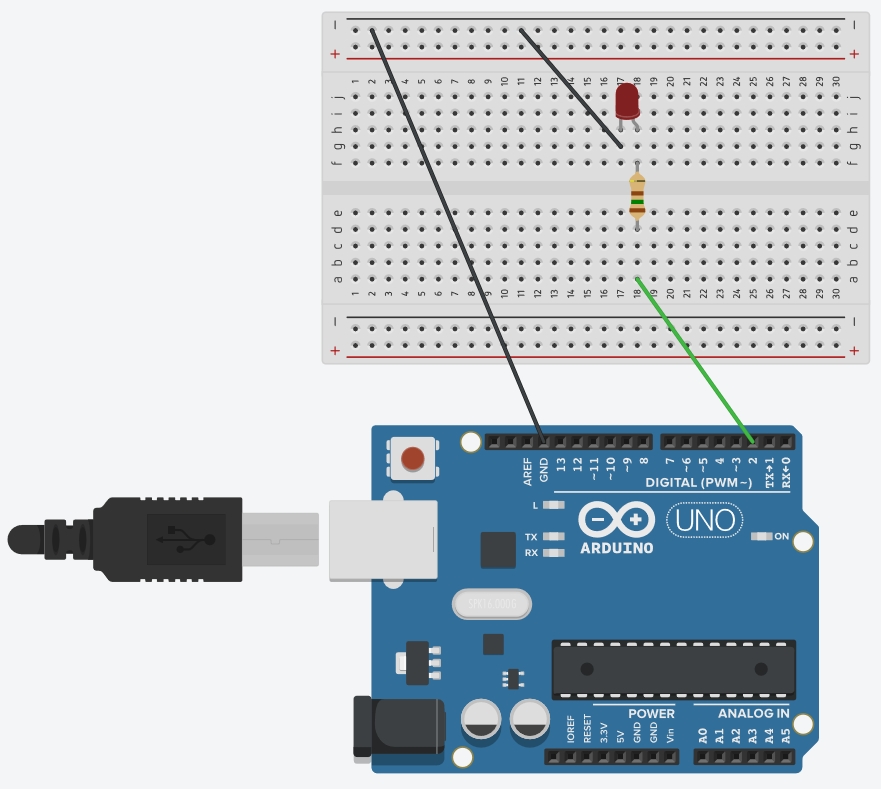

Montage

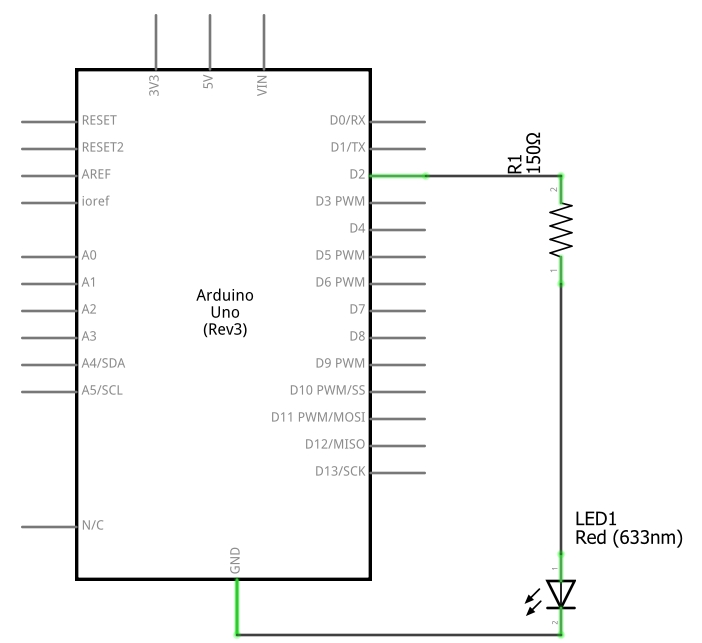

Schéma électrique



Essai 2 : entrée logique

8- Réaliser le montage ci-contre (pour protéger la carte Arduino de mauvais raccordements qui pourraient la détériorer, il est interdit d'effectuer tout raccordement lorsqu'elle est alimentée, c'est à dire raccordée à l'ordinateur par câble USB ou alimentée par pile 9v).

9- Faire valider par le professeur.

10- Ouvrir (Fichier>ouvrir) le code Arduino téléchargé dans U:(perso) lors de l'étape 6 (accepter tout ce que vous demande l'IDE Arduino ).

11- Après que le professeur ait raccordé la carte Arduino UNO à votre ordinateur avec le câble USB, sélectionner le port de communication où se trouve la carte (dans l'IDE Arduino  > Outils > Port > "COMx(Arduino/Genuino Uno)"), puis compiler et téléverser  le programme dans le microcontrôleur, et enfin, essayer en réel le fonctionnement du montage.

12- Faire une démonstration au Professeur puis rendre la cordon USB au Professeur pour avoir l'autorisation de passer au montage suivant.

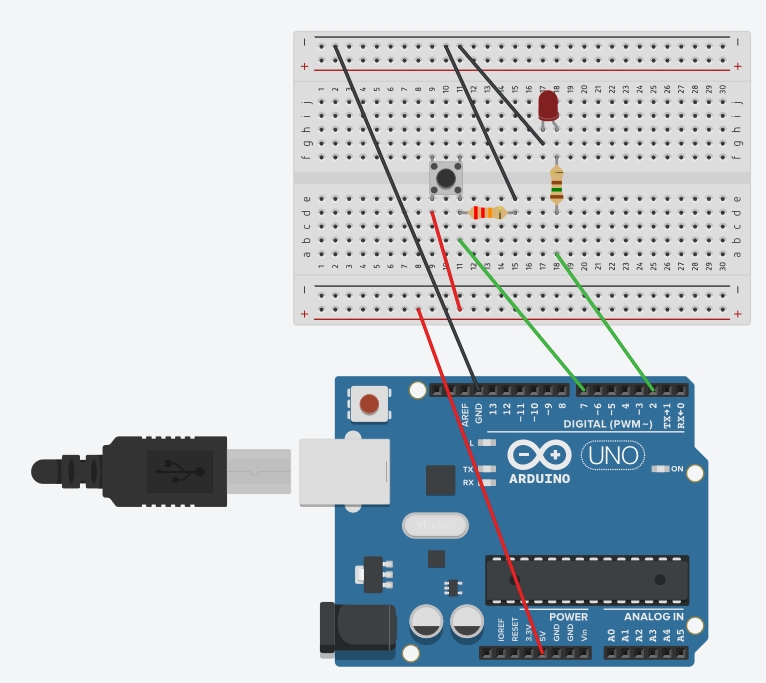

Montage

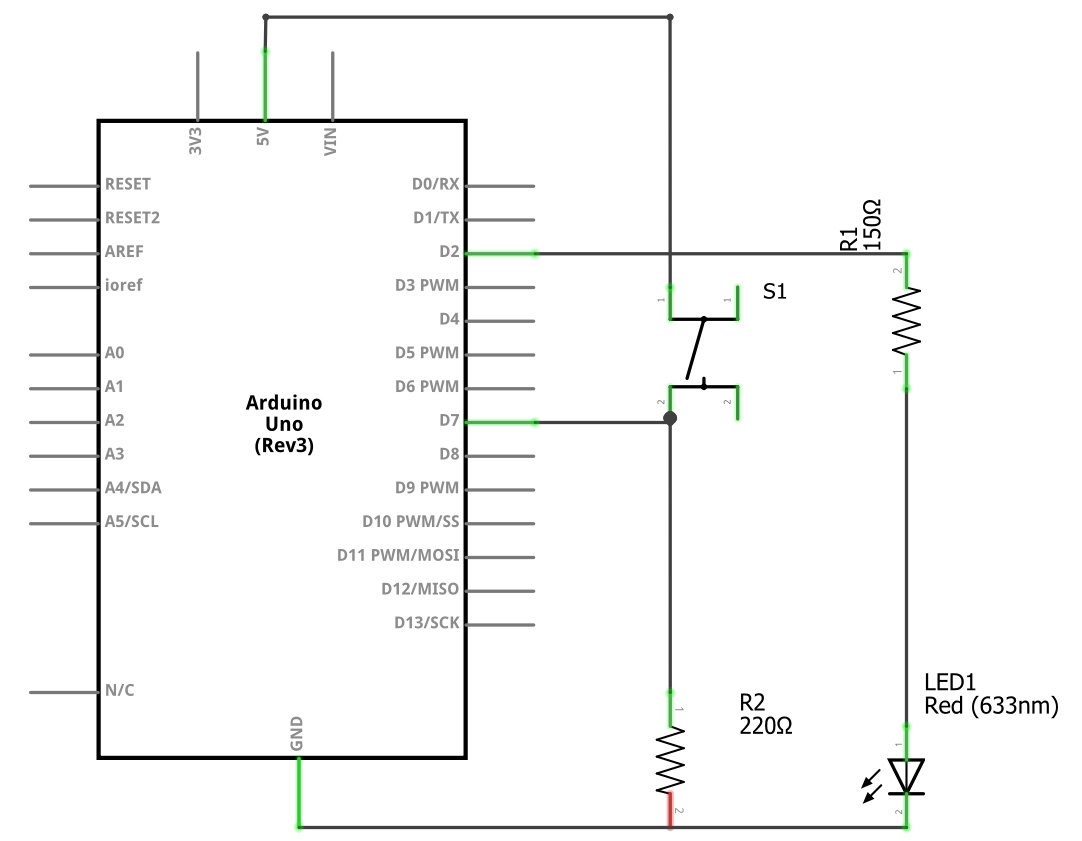

Schéma électrique

Bonus rapidité

Le Rapporteur de votre îlot doit prévenir le professeur que vous avez terminé l'étape 7.

Ressources

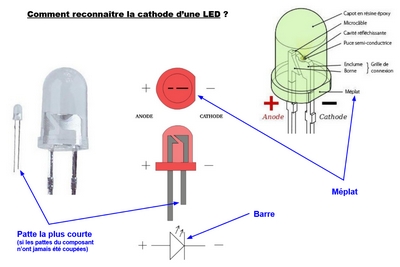

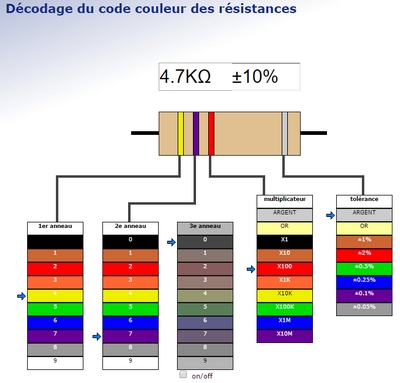

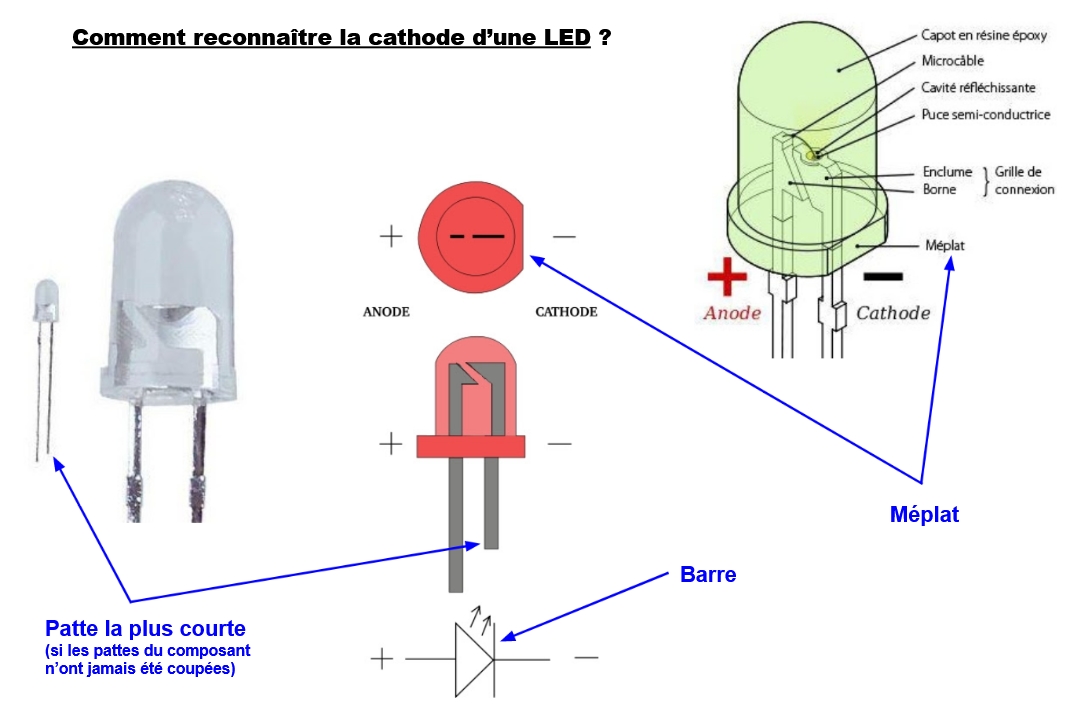

Lire la valeur ohmique d'une résistance : code des couleurs Reconnaître la cathode d'un LED

Source : www.electronique-radioamateur.fr

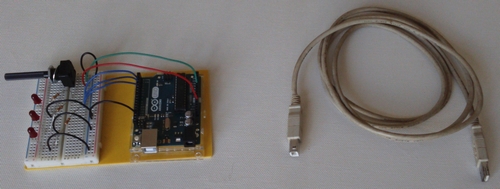

Montage photo (sources : www.avacasbl.be ; www.sen.tabesi.over-blog.fr)
