S'il reste du temps : programmation d'une sortie logique PWM

Vous allez programmer une sortie logique de la carte Arduino UNO qui peut avoir un fonctionnement particulier, dit PWM (Pulse Width Modulation) ou MLI (Modulation de Largeur d'Impulsions).

A1 PIN 5

En îlot

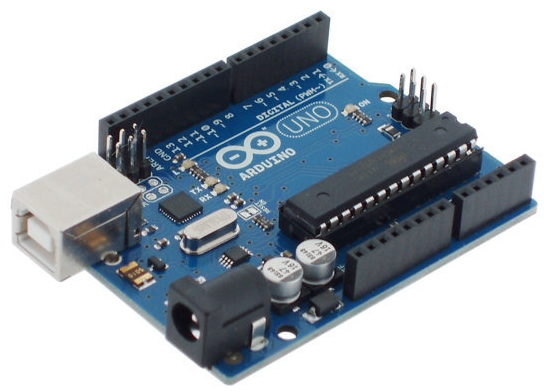

1- Quel signe permet de reconnaître, sur la carte Arduino UNO, une sortie numérique qui peut avoir un fonctionnement particulier dit PWM (Pulse Width Modulation) ou MLI (Modulation de Largeur d'Impulsions). Donner les numéros des broches qui peuvent être des sorties numériques PWM (observer les inscriptions sur la carte Arduino UNO et noter votre réponse dans le document élève "Activité 1-2")

2- Ajouter au programme de l'étape 9 le bloc ci-dessous et modifier la simulation :

Remarque : la division par 4 permet d'adapter l'amplitude des valeurs de l'entrée analogique (0 à 1023) à celle de la sortie PWM (0 à 255).

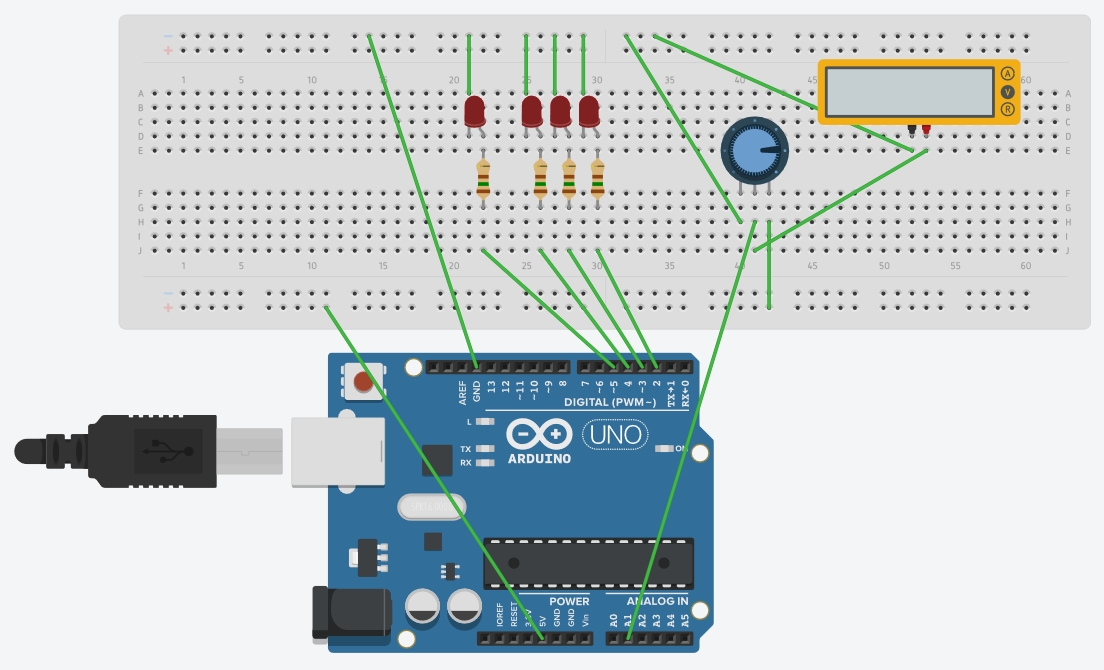

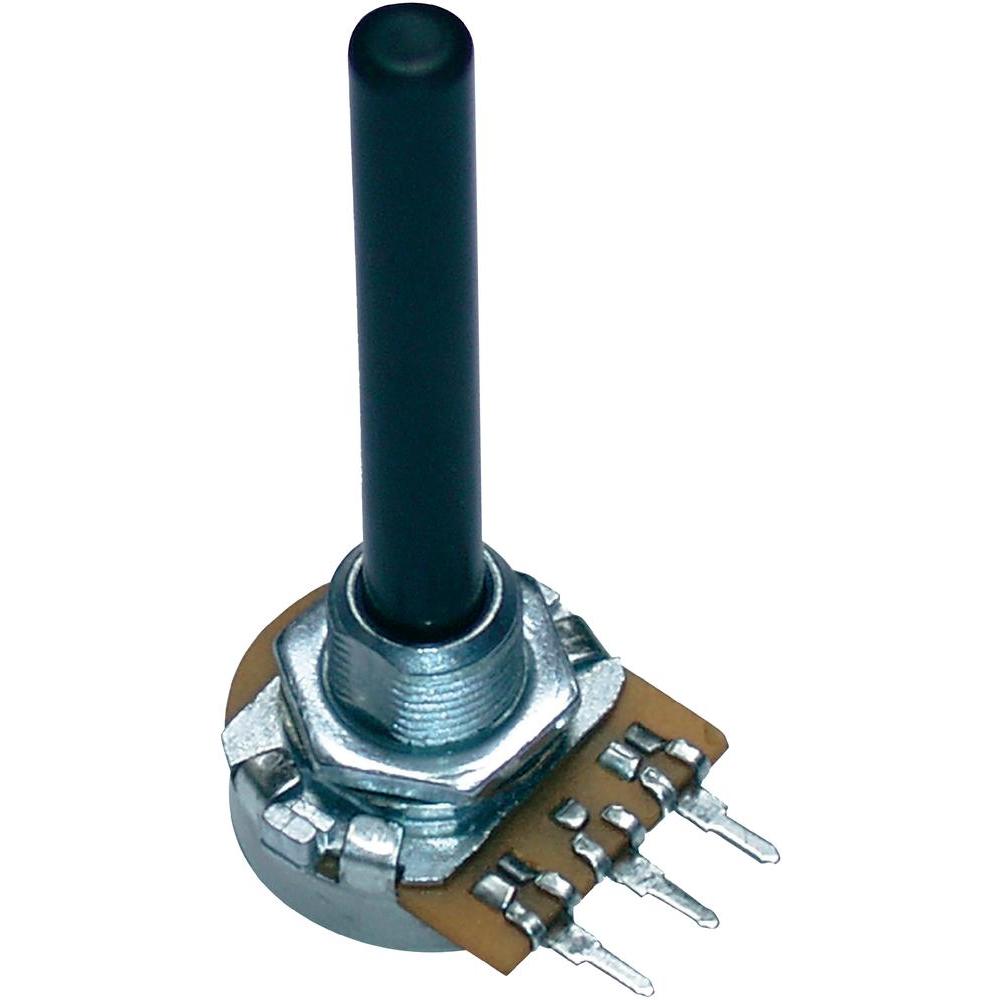

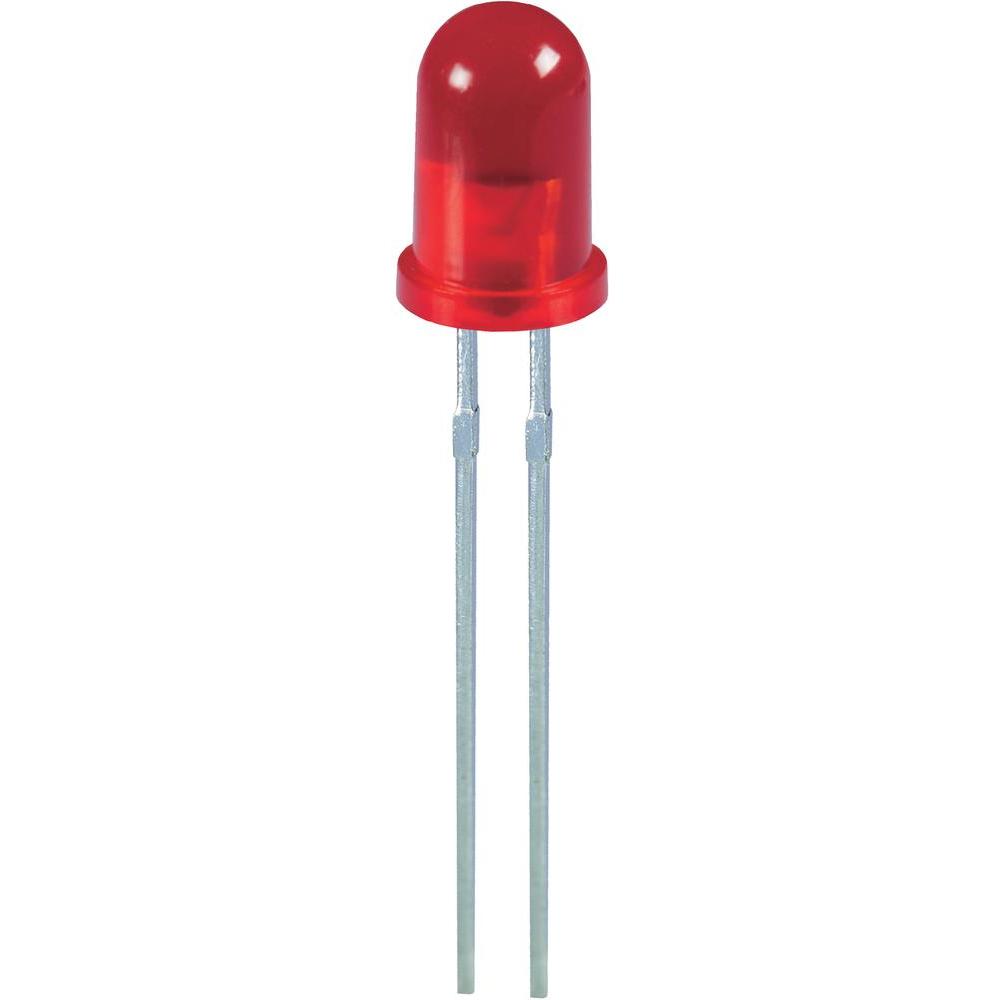

Montage :

3- Tester le programme en simulation. Observer le fonctionnement ajouté et l'expliquer dans votre document élève "Activité 1-2".

4- Faire valider le fonctionnement par le Professeur.

5- Insérer une image du programme Bloc dans votre document élève "Activité 1-2" (méthode rapide : Impression écran>ctrl+V dans votre document élève>double clic sur l'image pour la recadrer (rogner)).

6- Télécharger le code Arduino  dans U:(perso).

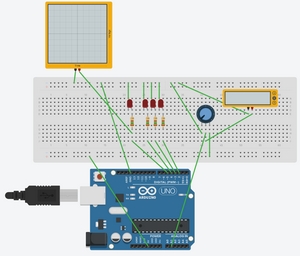

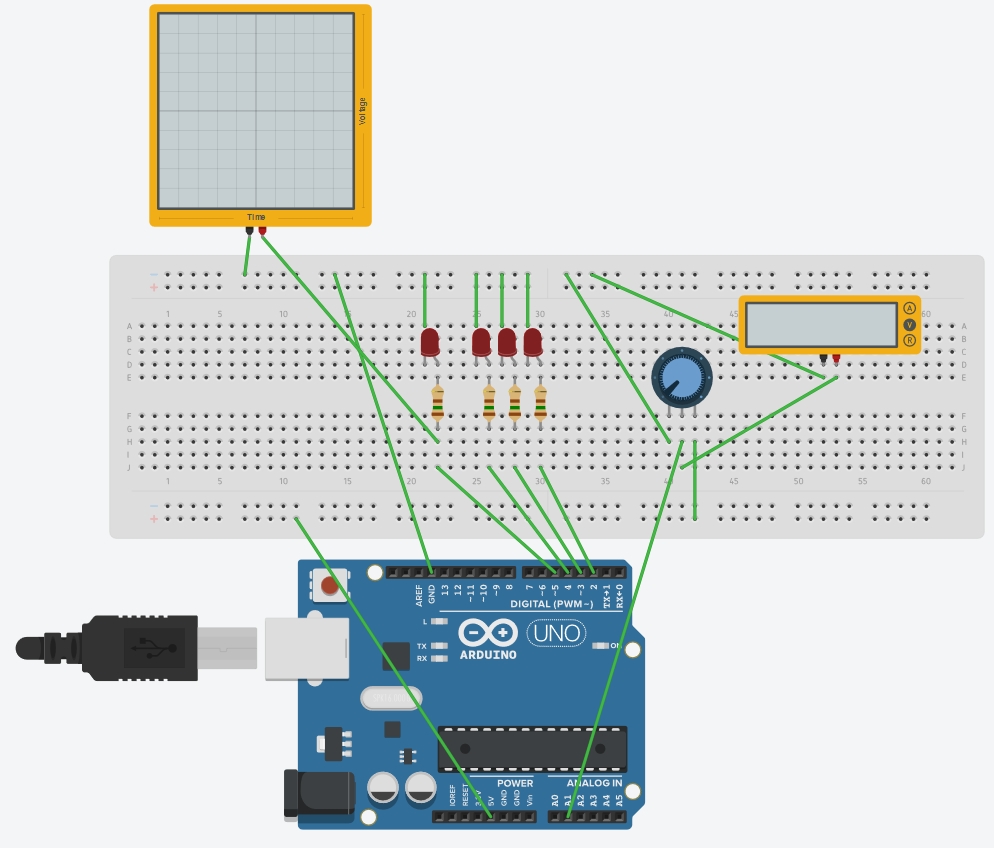

7- A partir des données ci-dessous, ajouter un oscilloscope sur la simulation afin de visualiser la tension de la sortie PWM 5.

Paramétrages :

- la base de temps de l'oscilloscope doit être paramétrée avec la valeur 0,5 ms par divisions.

8- Lancer la simulation et observer la modulation de largeur d'impulsion sur l'oscilloscope. Expliquer, dans votre document élève "Activité 1-2", le principe de ce fonctionnement en l'illustrant avec des captures d'écrans de l'oscilloscope.
